张家口冬奥会70MW燃气热水锅炉案例

项目背景

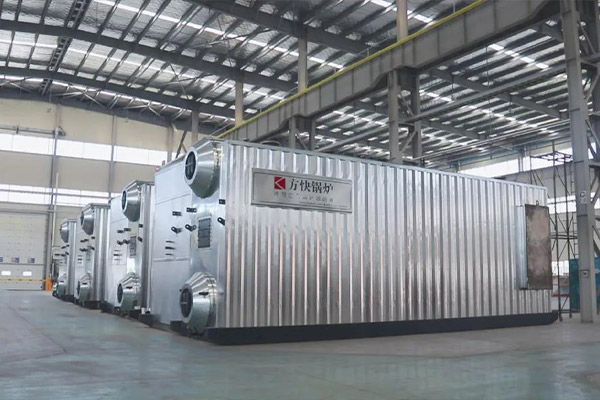

作为2022年北京冬奥会核心赛区之一，张家口崇礼赛区需保障超50万㎡场馆及配套设施的极寒环境供暖需求。方快锅炉于2021年10月完成SZS69-2.5-Y.Q型70MW燃气热水锅炉交付，为冬奥会提供零中断供暖支持，成为全球首个应用于国际顶级赛事的超大型冷凝式燃气锅炉项目。

技术创新与极寒适应性

1. ​双锅筒纵置式D型结构
   采用双锅筒纵置布局，燃烧室与对流受热面分离设计，配合大直径弯水管强化换热，锅炉热效率达98.5%，较传统结构提升12%。火焰与烟气在管外高速流动（＞25m/s），管内水循环速度提升至2.8m/s，确保-25℃环境下热输出稳定性。

2. ​智能水处理系统

   • ​多级软化除氧：通过树脂软化+真空除氧组合工艺，将给水硬度控制至＜0.03mmol/L，规避极低温区域结垢风险；
   • ​自动排污控制：基于TDS在线监测的智能排污阀组，年减少人工维护频次80%。

3. ​模块化吊装技术突破
   针对70MW超大型机组，创新采用分段式模块吊装方案：

   • 锅炉本体分8个模块运输，单模块最大重量42吨；
   • 现场组对焊接采用激光校准技术，安装误差＜2mm；
   • 从进场到调试完成仅耗时28天，较常规周期缩短40%。

冬奥会场景价值验证

• ​供暖可靠性：2022年1-3月连续运行2160小时，出水温度稳定，保障跳台滑雪中心、冰玉环等标志性场馆供暖；
• ​环保效益：氮氧化物排放＜28mg/m³，年替代燃煤量5.6万吨，相当于减排CO₂ 14.3万吨；
• ​运维智能化：配备FGR烟气再循环系统与云端监测平台，实现燃烧效率自动优化，燃气消耗量较设计值降低7%。
